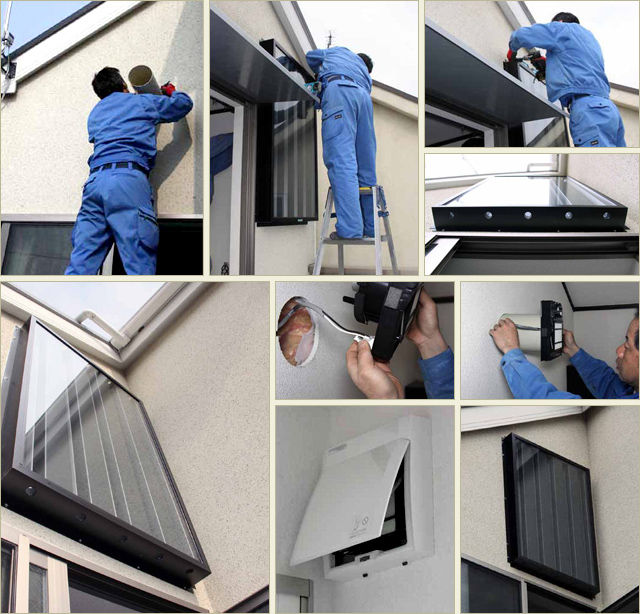

新製品の施工例
工務店様または建材販売店様にて「こはるびユニット」の販売をご希望の方は別途こちらよりご連絡ください。
ソーラーこはるびの効果
2005年2月8日
(株)朝日工業社
（東部方面職業技術校(仮称)）
東部方面職業技術校(仮称) 機械実習場(52.8m×24.0m×4mH)の南東側壁面にソーラーこはるびパネル(105.6m²または316.8m²)を設置した場合の暖房エネルギー節約量及びCO2削減効果について試算する。
１試算条件
表-１に試算に用いた諸条件を示す。
表-１ 試算条件
| 使用期間 運転期間(時間) |
11月中～3月 休日(日曜日、祭日)を除く107日間（1日8時間運転） |
|---|---|
| 対象教室 | 機械実習場 52.8m×24.0m×4mH (気積5,069m³) |
| 総送風量 | ①の場合 5,702m³/h 換気回数1.1回/h ②の場合 17,107m³/h 換気回数3.4回/h の一般的な通過風量設定値： 住宅、事務所等：パネル11mm²当たり18～54m³/h 工場 ：パネル1m²当たり54～100m³/h パネル1mm²当たりの通過風量が大きい程集熱効率は高くなるが、一方で温度上昇度は低下する。ここではパネル1mm²当たり54m³/hとした。 |
| 総送風量 | ①の場合 5,702m³/h 換気回数1.1回/h ②の場合 17,107m³/h 換気回数3.4回/h の一般的な通過風量設定値： 住宅、事務所等：パネル11mm²当たり18～54m³/h 工場 ：パネル1m²当たり54～100m³/h パネル1mm²当たりの通過風量が大きい程集熱効率は高くなるが、一方で温度上昇度は低下する。ここではパネル1mm²当たり54m³/hとした。 |
２気象条件
表-２に暖房期間中における東京の気象データを示す。
表-２ 気象データ
| 11月 | 12月 | 1月 | 2月 | 3月 | |
| 平均気温(℃) | 12.6 | 7.9 | 5.2 | 5.6 | 8.5 |
| 平均日照時間 (時間/月) |
137 | 166 | 175 | 150 | 165 |
| 日射量 (kcal/m²日) |
1,600 | 1,707 | 2,021 | 1,714 | 1,688 |
※ 平均気温は月別平均値（理科年表）
※ 平均日照時間は月間日照時間の月別平均値（理科年表）
※ 日射量は月平均値で、南東向き垂直面に対する値（（社）ソーラーシステム振興協会調査報告書）
３ソーラーこはるび（旧）による集熱量
ソーラーこはるびの集熱効率（=日積算集熱量/日積算日射量×100）は通過風量に大きく依存し、パネルm²当たりの通過風量が54m³/hの場合は約58％となる（図-１参照）。集熱量の計算結果を表-３に示す。運転日数は休祭日及び年末年始6日間を除く107日間とした。
表-３ 集熱量の計算結果
| パネル 設置面積 m² |
集熱量×103 kcal/月 | |||||
| 11月 | 12月 | 1月 | 2月 | 3月 | 計 | |
| ① 105.6 | 1,176 | 2,405 | 2,847 | 2,415 | 2,688 | 11,531 |
| ② 316.8 | 3,528 | 7,214 | 8,541 | 7,244 | 8,064 | 34,591 |
| 運転日数 | 12 | 23 | 23 | 23 | 26 | 107 |
※運転日数：休祭日(日曜日、祭日)及び年末年始6日間を除く。
※集熱効率：58％ 下図参照(パネルm²当たりの通過風量54m³/h)
※計算例 ：パネル設置面積105.6m²、12月の場合、1,707kcal/m²日×0.58×105.6m²×23日= 2,404,658 kcal
４ソーラーこはるびによる回収熱量
さらに、ソーラーこはるびはその設置前に外壁面を通して外部へ逃げていた貫流熱分を回収出来る。回収熱量の計算結果を以下に示す。 運転時間は8時間/日(8:00～16:00)、運転日数は休祭日及び年末年始6日間を除く107日間とした。室内設定温度は22℃とした。
表-４ 回収熱量の計算結果
| パネル 設置面積 m² |
集熱量×103 kcal/月 | |||||
| 11月 | 12月 | 1月 | 2月 | 3月 | 計 | |
| ① 105.6 | 286 | 822 | 979 | 956 | 890 | 3,933 |
| ② 316.8 | 858 | 2,466 | 2,938 | 2,868 | 2,669 | 11,799 |
| 平均気温 運転日数 |
12.6 12 |
7.9 23 |
5.2 23 |
5.6 23 |
8.5 26 |
107 |
５ソーラーこはるびによるエネルギー節約量及びCO2削減量
ソーラーこはるびによるエネルギー節約量及びCO2削減量の計算結果を表-５に示す。集熱量は上記(3)ソーラー こはるびによる集熱量に(4)ソーラーこはるびによる回収熱量を加えたものである。
表-５ ソーラーこはるびによるエネルギー節約量及びCO2削減量の計算結果
| パネル設置 面積 m² |
集熱量 合計 10m³kcal |
エネルギー 種類 |
節約量 節約量/年 |
節約量 ￥/年 |
CO2 削減量 kg-CO2/年 |
森林吸収 相当面積 m² |
| ① 105.6 | 15,464 | 電力 | 6,312 kWh | 148,963 | 2,569 | 700 |
| ガス | 1,556m³ | 170,693 | 3,664 | 999 | ||
| 石油 | 1,738 ㍑ | 97,676 | 4,501 | 1,228 | ||
| ② 316.8 | 46,390 | 電力 | 18,936kWh | 446,890 | 7,707 | 2,102 |
| ガス | 4,667m³ | 511,970 | 10,991 | 2,998 | ||
| 石油 | 5,213 ㍑ | 292,971 | 13502 | 3,682 |
※森林吸収相当面積：1m²/ 1kg-C ※エネルギー換算値及びエネルギー料金は以下による
エネルギー換算値（住宅・建築省エネルギーハンドブック2002）
| 一次エネルギー換算値 kJ |
CO2排出量 kg-CO2 |
|
| 電力 1kWh | 10,255 | 0.407 |
| 都市ガス 1m³ | 41,607（低位） | 2.355 |
| 灯油 1㍑ | 37,254 |
エネルギー料金
| 電 気 | ガ ス | 石 油 | |
| 東京 | 23.6円/kWh | 109.7円/m³ | 56.2円/㍑ |
電気：東京電力資料 従量電灯B第3段階料金(300kWh/月以上)
ガス：東京ガス資料 料金表C(80m³をこえ200m³まで)
石油：石油情報センター資料 東京1,012円/18 ㍑
